リング&ペン彫刻機

MAGIC-M10

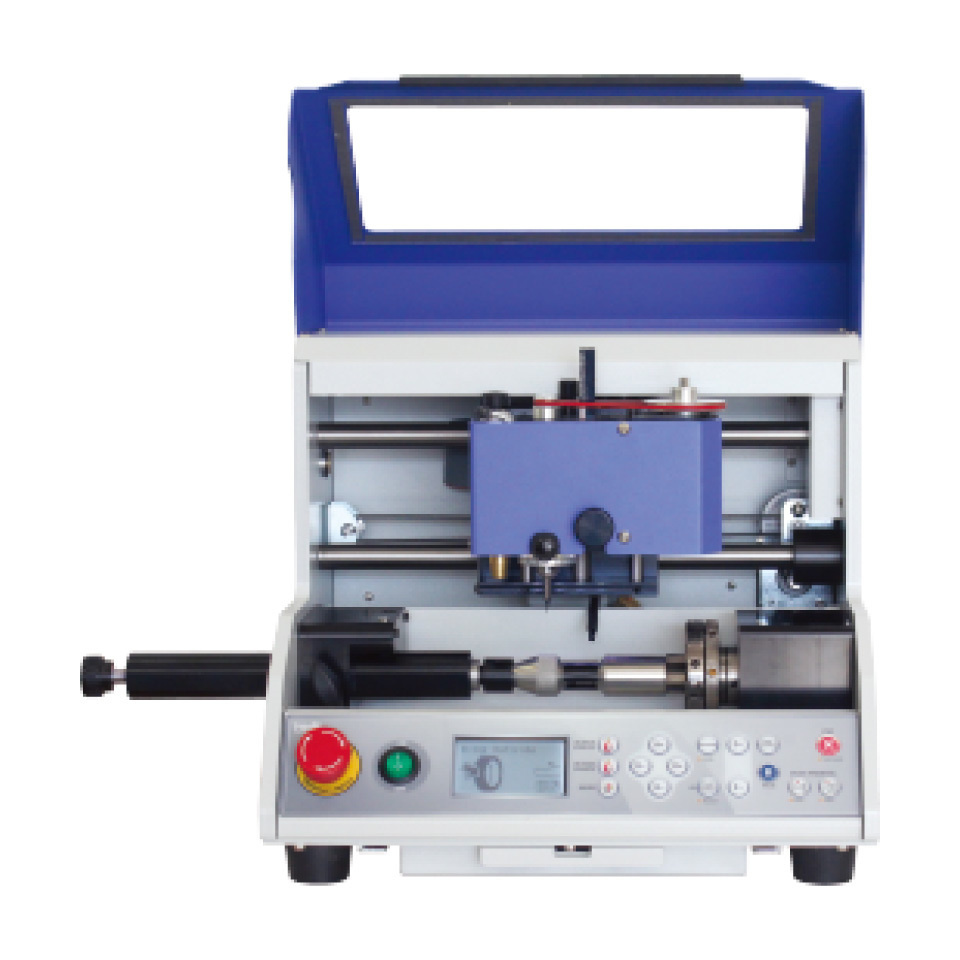

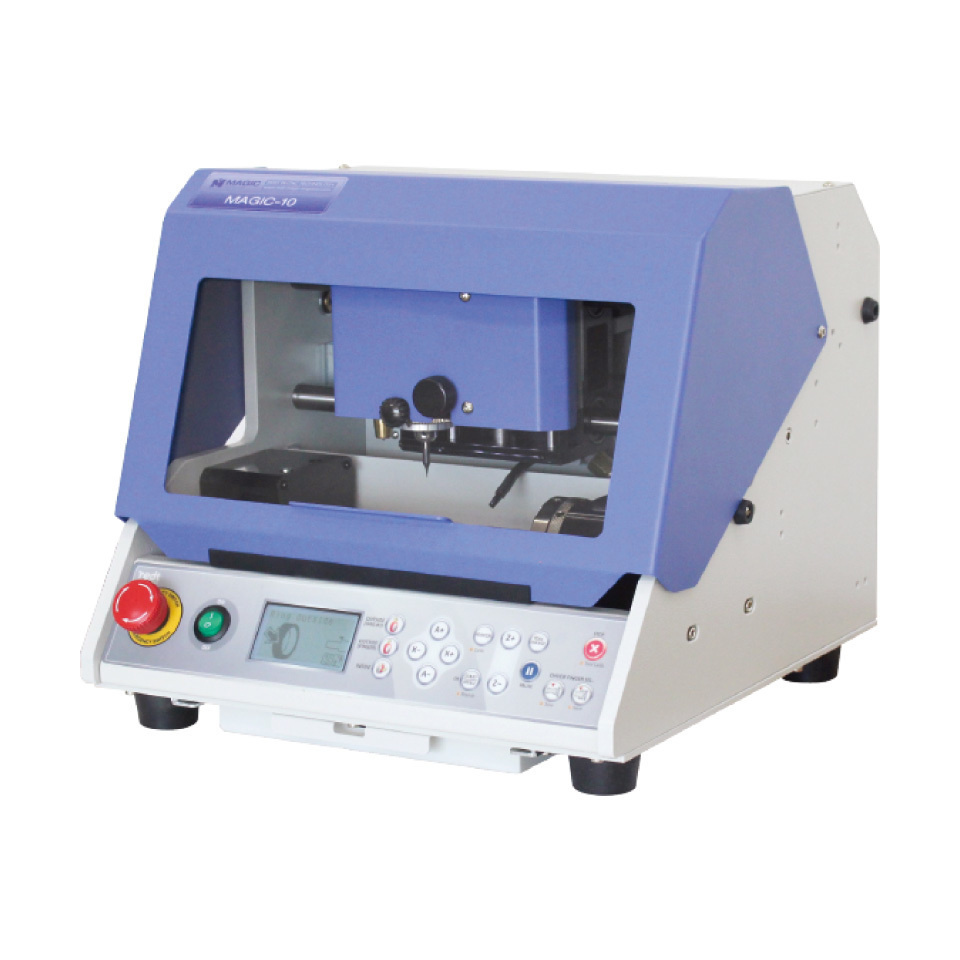

リング&ペン彫刻機 MAGIC-M10

magic_m10_top1.jpg magic_m10_top2.jpg magic_m10_top3.jpg magic_m10_top4.jpg

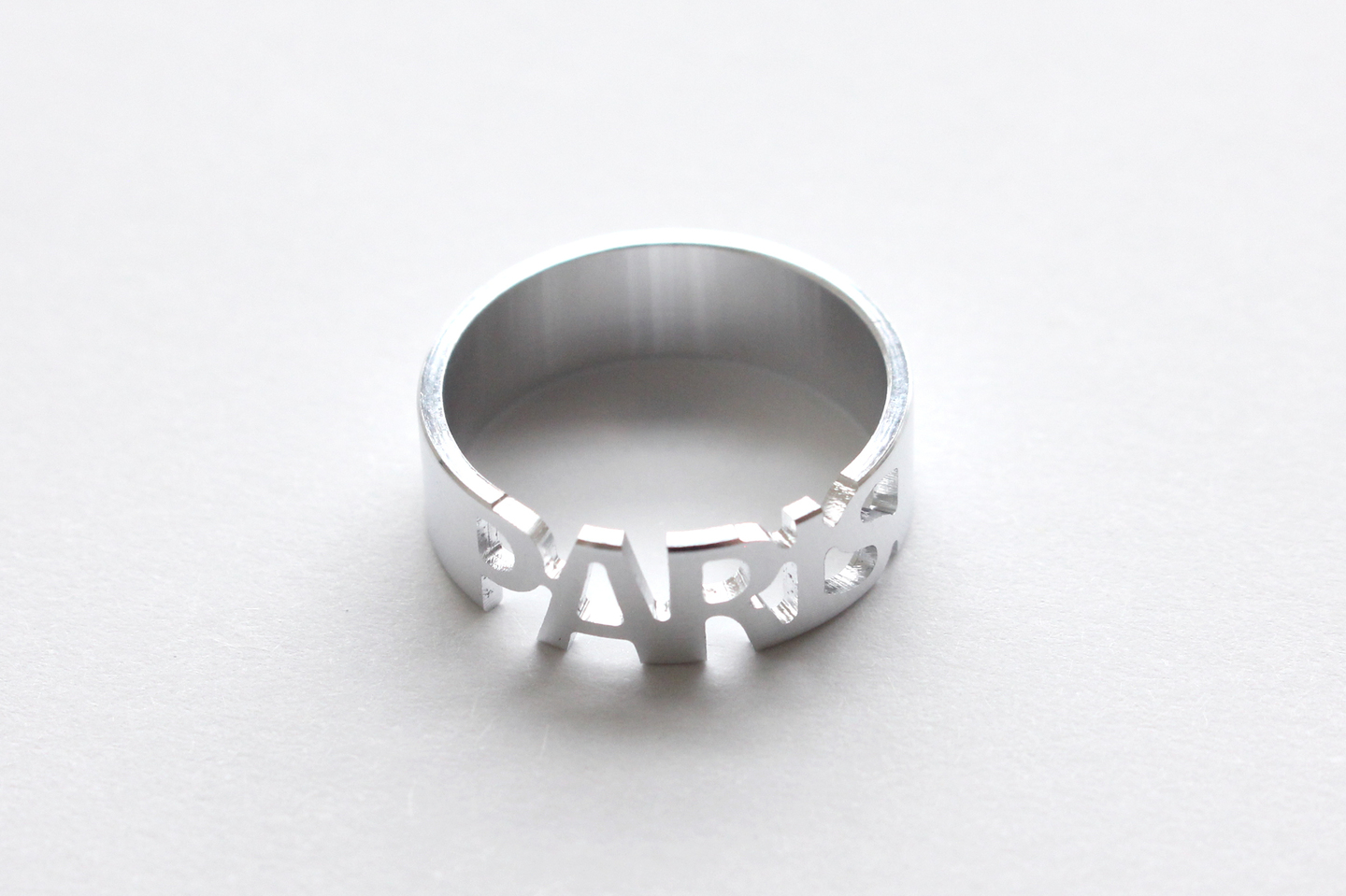

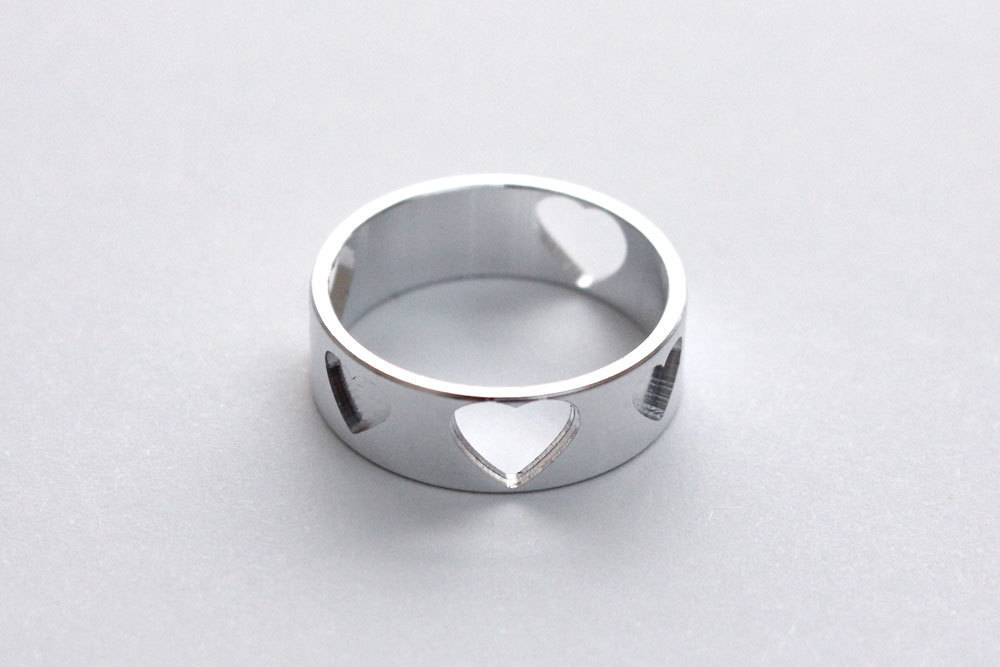

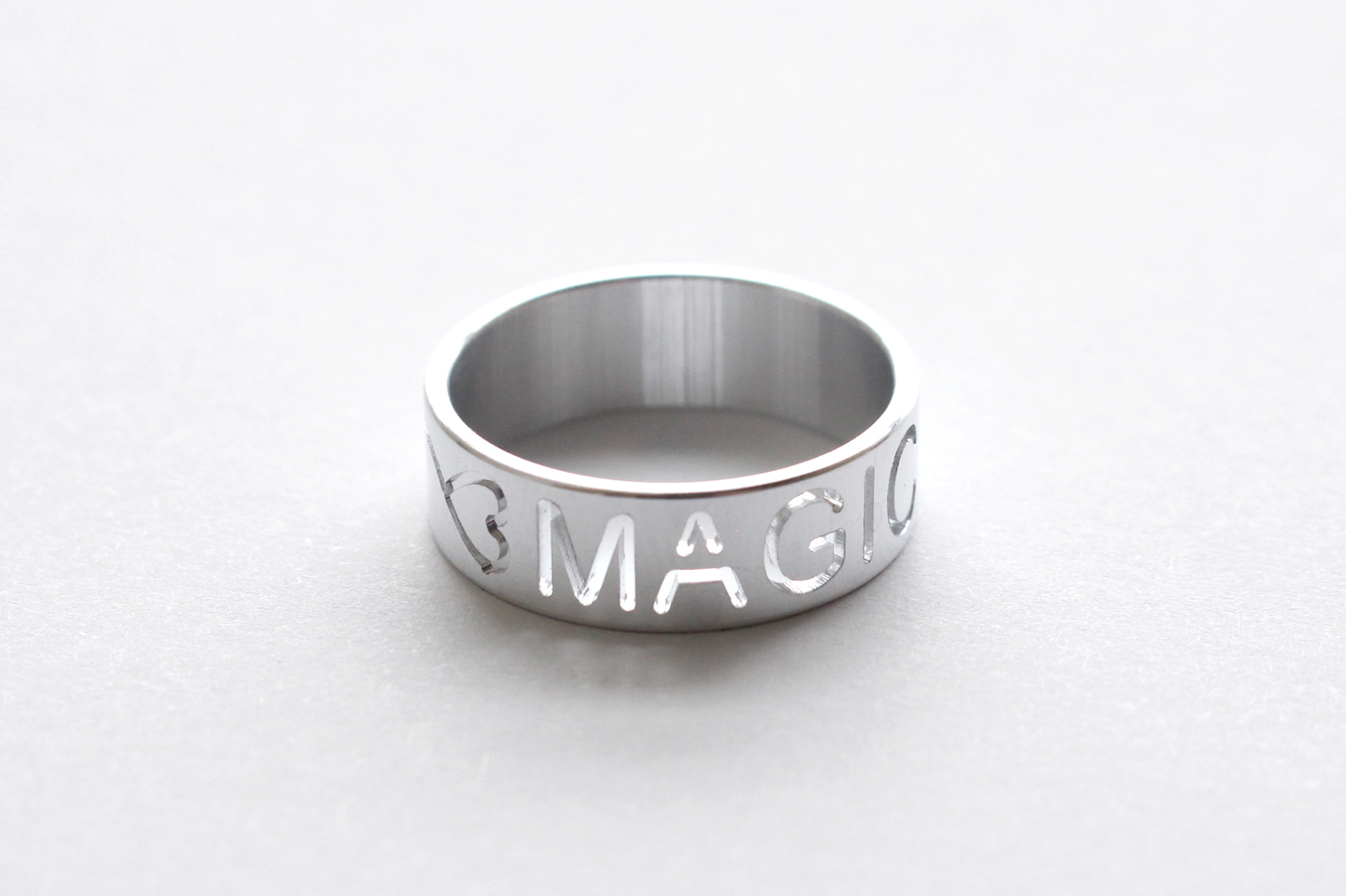

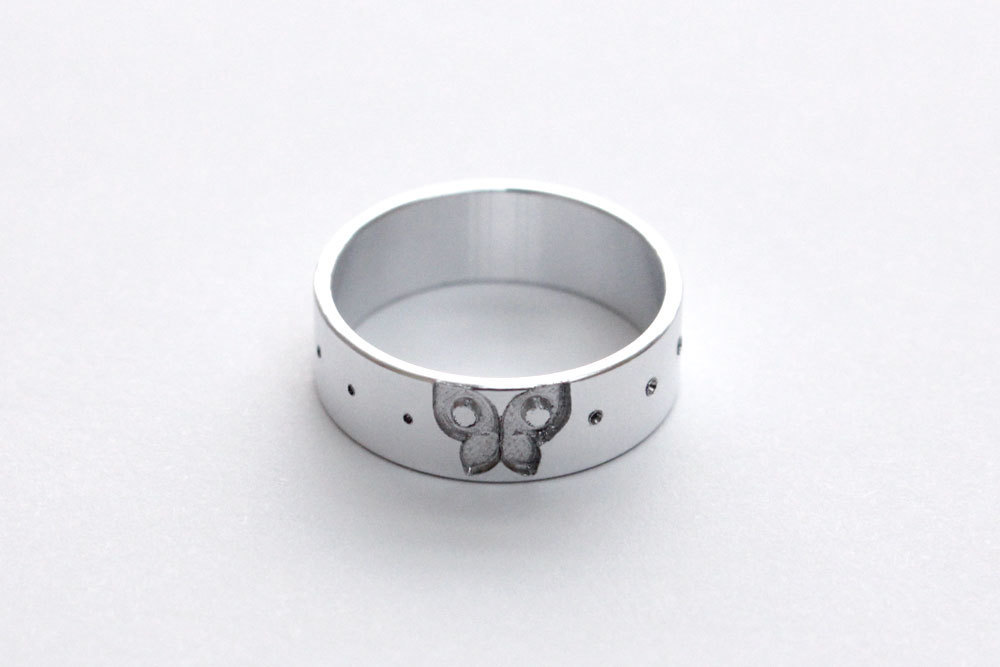

MAGIC-M10は、ケガキ彫刻、切削、切断ができる彫刻機です。回転彫刻ができ、深彫切削、透かし切削、ミル切削などが素早く簡単に行えます指輪の内・外側への彫刻をはじめ、ペンやバングル、シリンダーへの彫刻も可能です。




 簡単操作

使いやすいソフトが付属しています。誰でも簡単に、指輪やバングルに彫刻できます。


切削時の発熱に対応

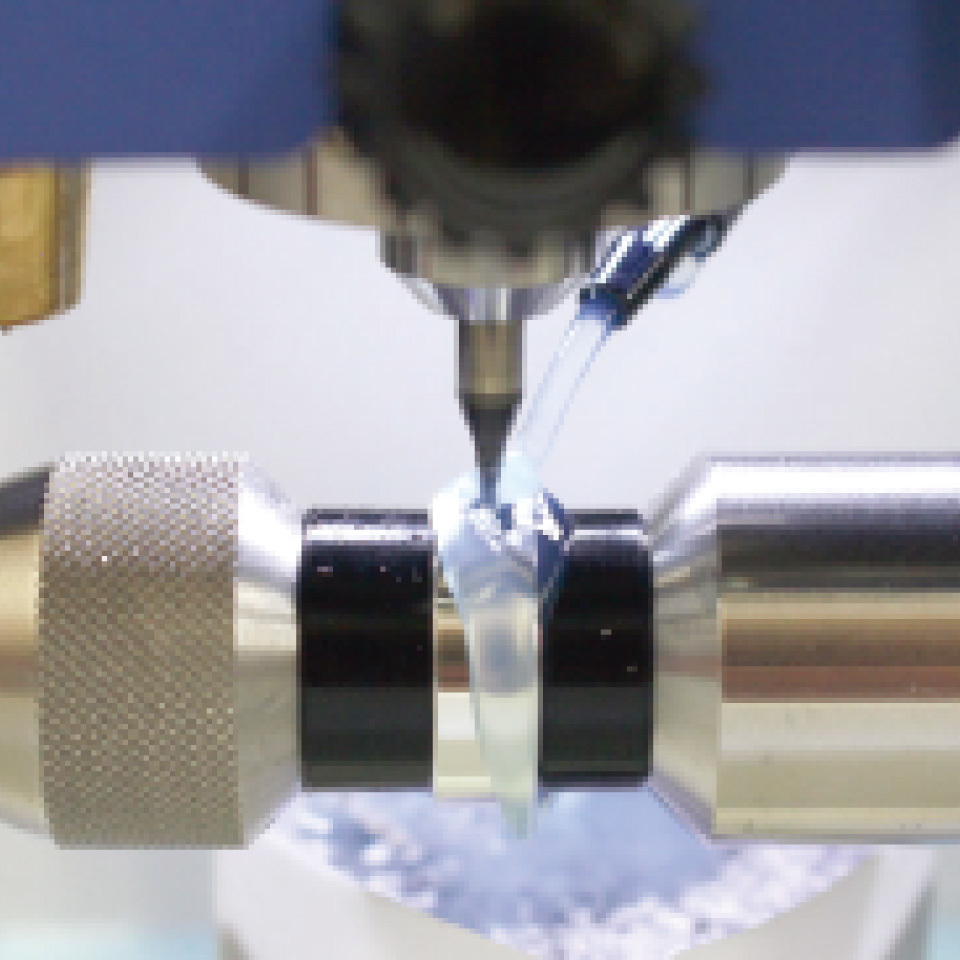

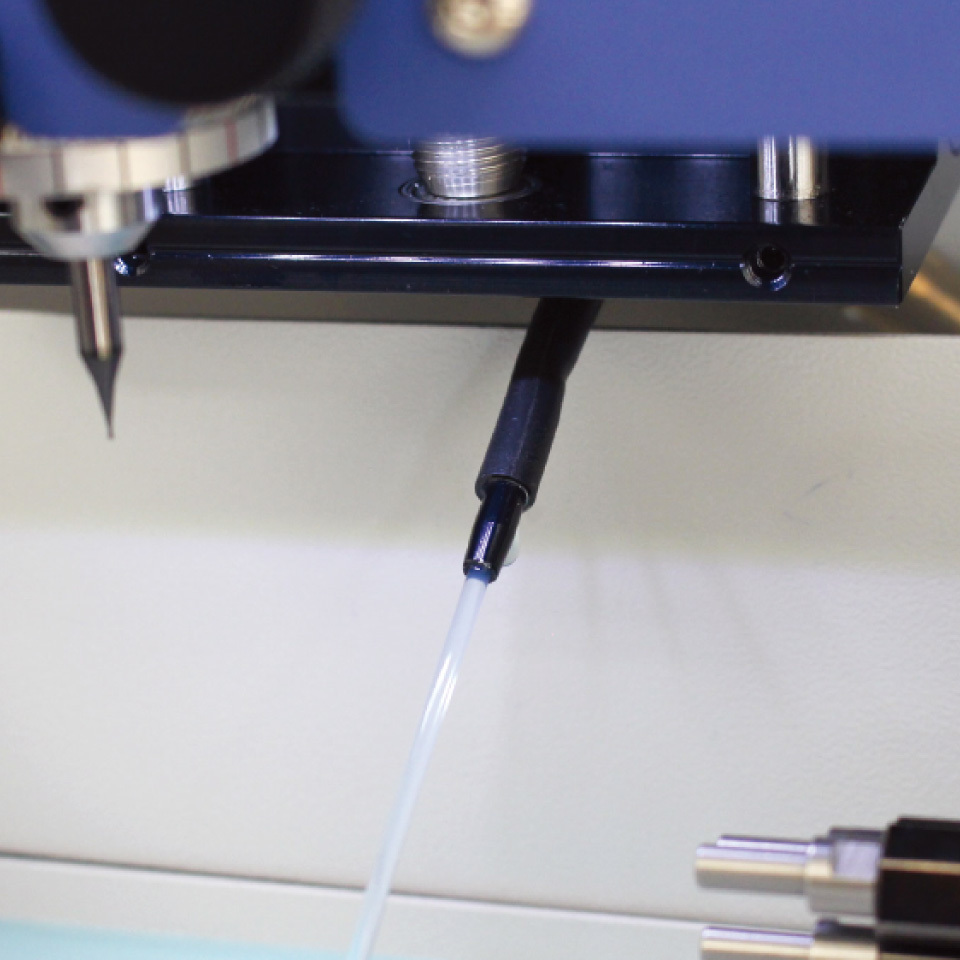

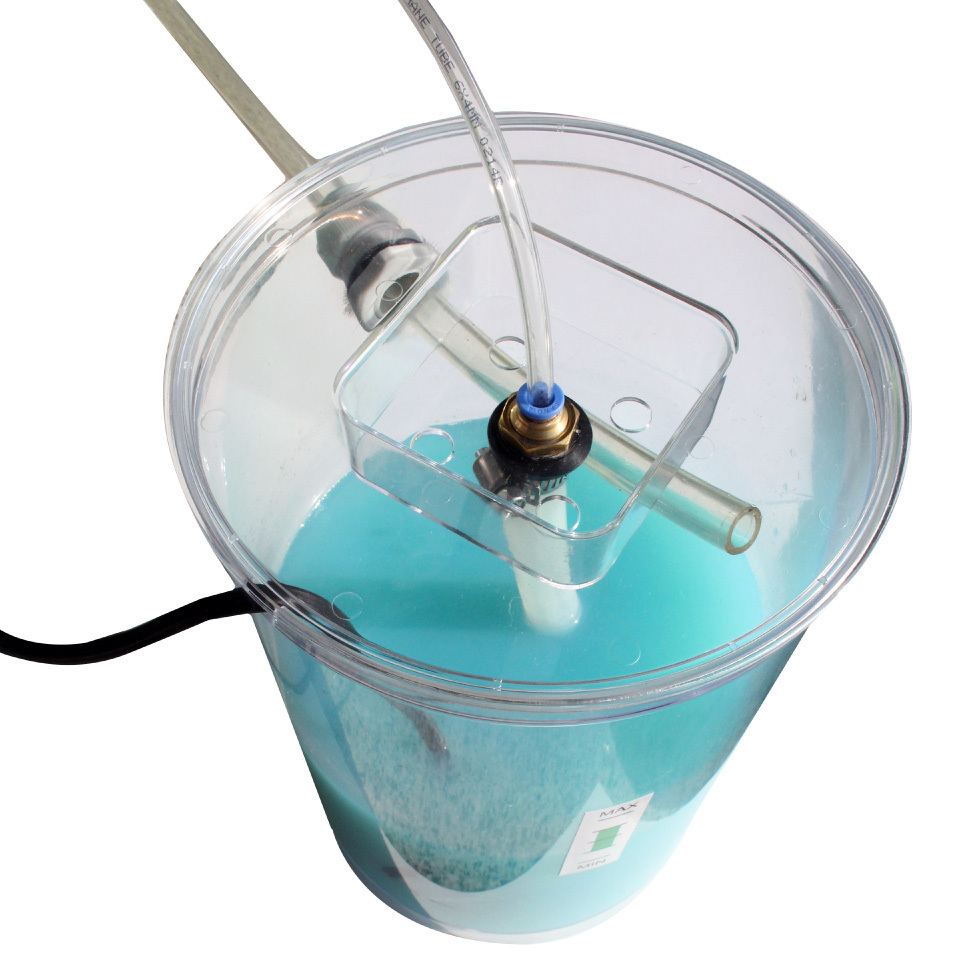

他の機種にない簡易オイル循環ポンプセットを標準装備。切削時の粉塵を除去し切削による発熱を抑え、綺麗な切削面に仕上げられます。

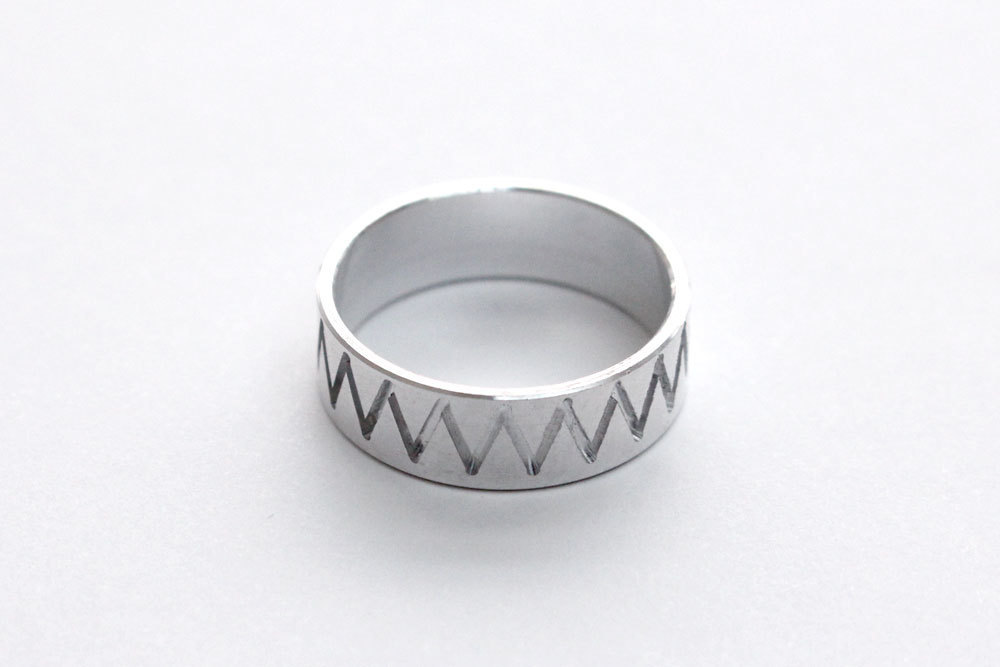

リング彫刻
カメラ搭載
ケガキ彫刻・切削・切断
全自動

回転クランプ搭載

ソフト付属

 円筒素材へのケガキ・切削・切断に

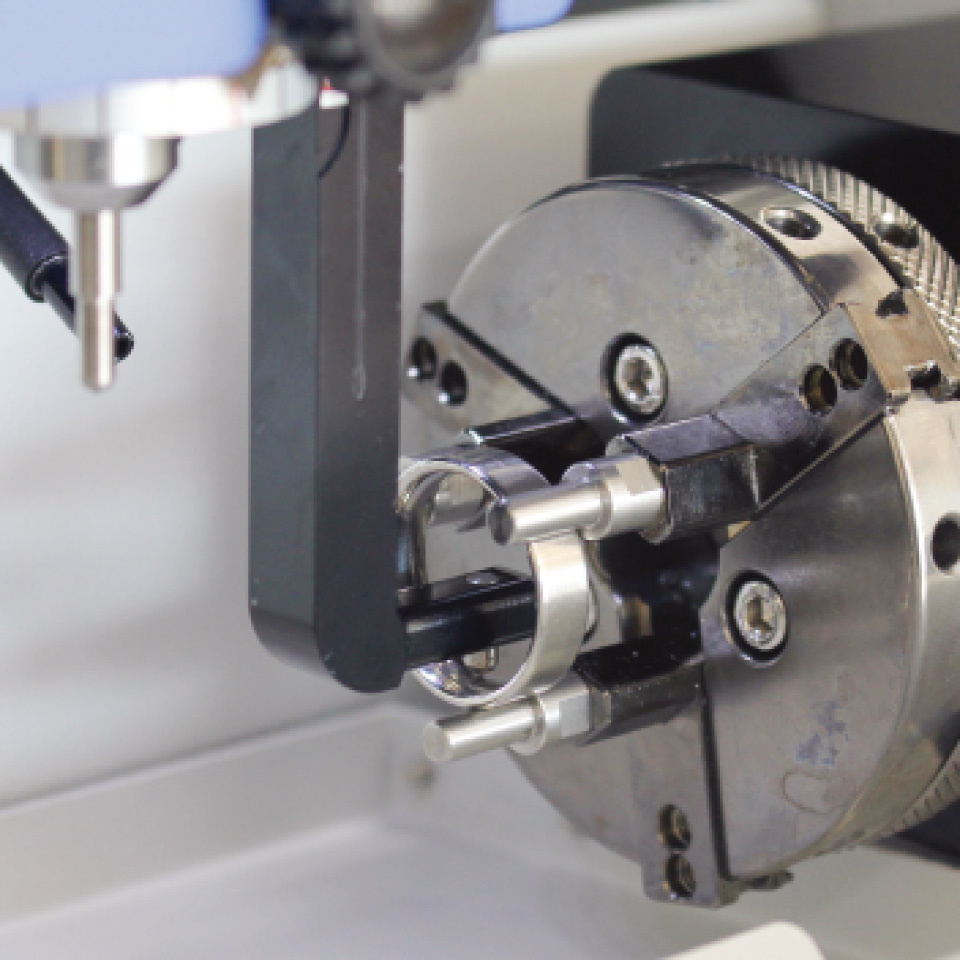

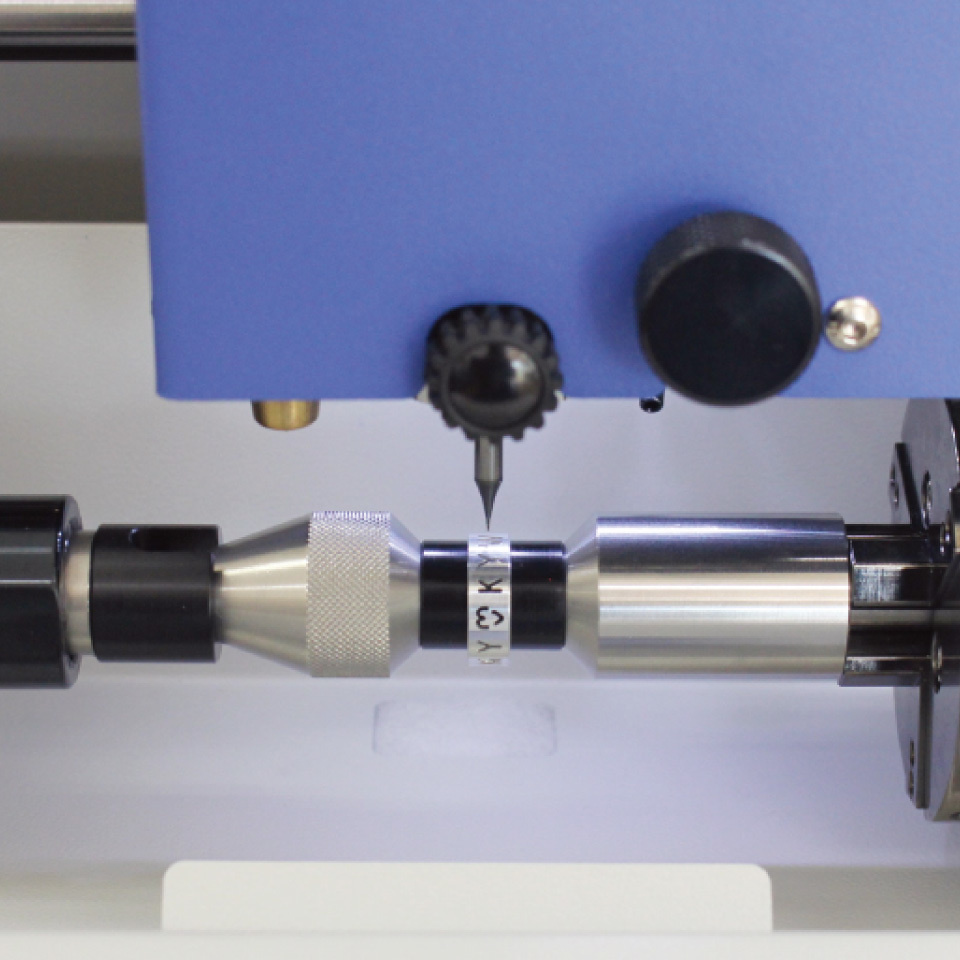

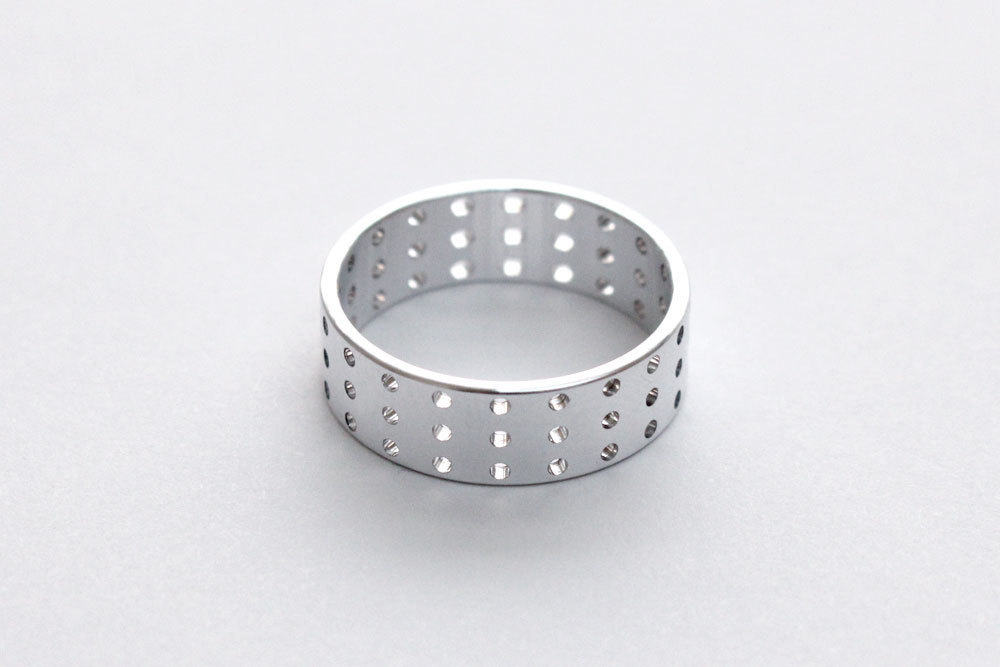

MAGIC-M10は、回転彫刻が可能です。指輪やバングル、シリンダーの内・外側に彫刻できます。

オプション


標準付属のオプション品が充実しています。
ペン等を対面側から支える治具や、切削を行いやすくするためのリングを中央で固定するための治具が標準付属しています。

別売オプションはこちら

その他

  • 金、プラチナ、銀などの貴金属
  • チタン
  • アルミニウム(アルマイト処理)
  • 真鍮
  • ステンレス鋼、サージカルステンレス
  • メッキ金属
  • プラスチック(一部を除く)
  • ガラス
  • その他

 製品仕様

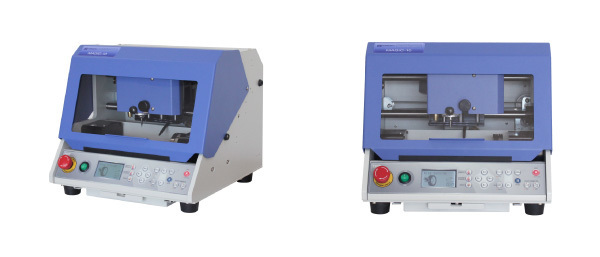

機種名 MAGIC-M10 サイズ
(mm)
W:348
D:345
H:309
リングチャック
範囲(mm)
外径:~Φ72
内径:Φ14~35
RPM 15,000RPM
シーシャンク径
(mm)

リング外径用:Φ4.0
内側L-TOOL用:Φ3.17

重量 26.5kg
オイル
循環装置
5リットル
100V電源
消費
電力
60W
電源 AC100~240V
50Hz/60Hz
温度・湿度 15~40°
10~90%
自動高さ
測定機能
有(外側計測方式プローブ、内側計測方式TOOL)

専用ソフト(MagicEngrave)、ACアダプター(24V-2.5A)、USBケーブル、彫刻用刃物(ケガキ用ダイヤモンドチップ 2種、エンドミルΦ0.6mm×2)、替えスピンドルベルト、ツール交換用レンチ、リングチャック用爪3セット、リングチャックハンドル、ペンアダプター、リングアダプター、オイル循環装置


※マジックタッチ使用時は、ケガキ彫刻のみ可能です。


機 種 メダル
ケガキ
メダル
切削・切断
指輪
外・内
バングル
外・内
3D
マジック
タッチ
Bluetooth
1S       🛜
2S         🛜
5S     🛜
10       USB
S3         🛜
E3     🛜
S4         🛜
E4       🛜
S7     🛜
E7 🛜
F30P       USB
F300P       USB

 製品カタログ


※ご覧いただくには、Adobe® Readerが必要です。

 実機見学できます!


事前にご予約いただければ、担当が実際に加工しながら詳しくご説明いたします。

東京店

〒110-0016
東京都台東区台東4-18-12
TEL:03-5846-8666
FAX:03-5817-1544

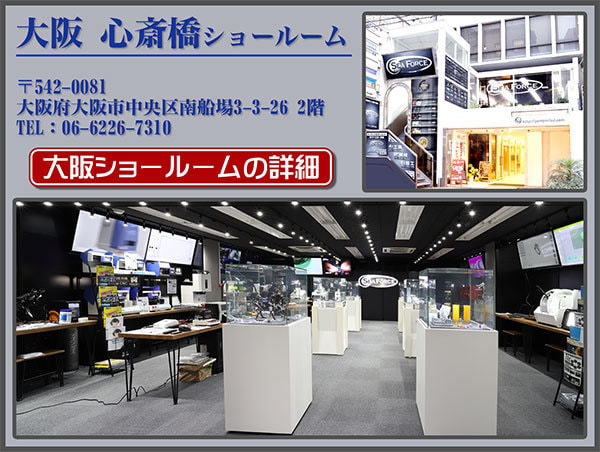

大阪店
